1.交流電磁場檢測原理：

交流電磁場檢測（簡稱ACFM）技術工作原理是激勵線圈在工件中感應出均勻的交變電流，感應電流在裂紋、腐蝕等缺陷位置產生擾動，電場擾動從而引起空間磁場發生畸變，利用傳感器獲得空間磁場畸變信號，從而實現缺陷的檢測與評估，檢測原理圖如下所示。

圖1 ACFM檢測原理示意圖

2.ACFM技術檢測優勢：

相較于常規渦流、超聲及磁粉檢測，ACFM在定量檢測方面具有顯著的技術優勢.不同于超聲檢測受限于近表面盲區和探頭角度，ACFM專用于表面及近表面缺陷檢測。其基于理論模型的長度計算算法，對表面及近表面裂紋的長度具有極高的測量精度。上次實驗表明，通過用編碼器對長度進行測量，其長度測量誤差為0.5mm，在誤差±1mm以內。

由于編碼器不能在所有情況下都適用，在實驗室和現場檢測時，通常會遇到無法使用編碼器或者沒有編碼器的情況，這種情況就需要人工進行缺陷長度測量及定位，下述內容即對手動標記缺陷長度進行闡述。

3.檢測儀器及使用探頭：

檢測設備采用國產LKACFM-X2型交流電磁場檢測儀，ACFM檢測儀如圖2左側所示，檢測探頭為常規標準探頭，沒有搭配編碼器，如圖2右側所示，由雷莫線與儀器相連。

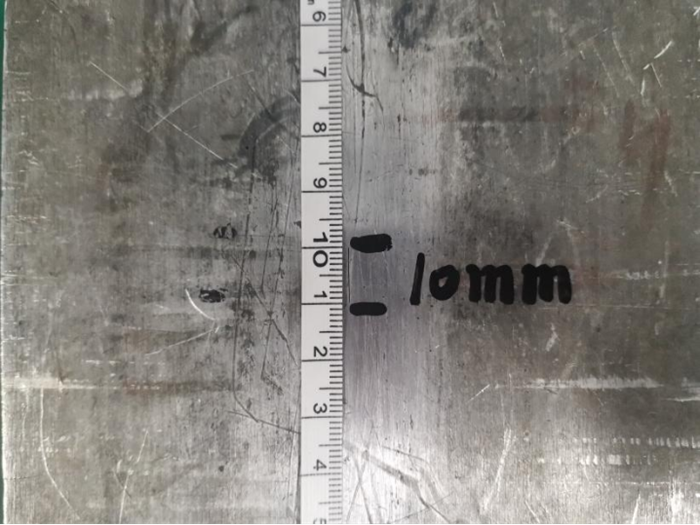

本次實驗同樣選用帶有編碼器進行長度測量時的試件，即帶有10mm刻槽的鋁材質工件，檢測工件如圖3所示，掃查方向與帶編碼器時所選方向相同，即探頭掃查方向與缺陷方向平行，以能準確測量缺陷實際長度。

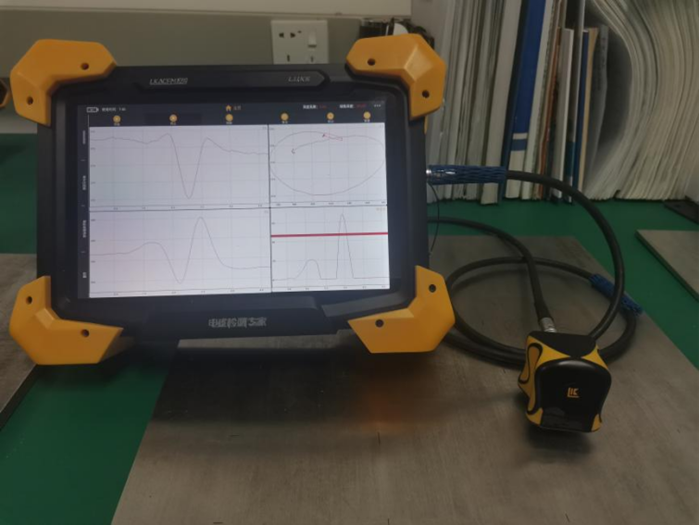

圖2 ACFM-X2檢測儀（左）和帶編碼器標準探頭（右）

圖3 10mm刻槽鋁試件

4.驗證結果：

探頭掃查方向與缺陷方向平行，缺陷整體檢測結果如圖4所示。

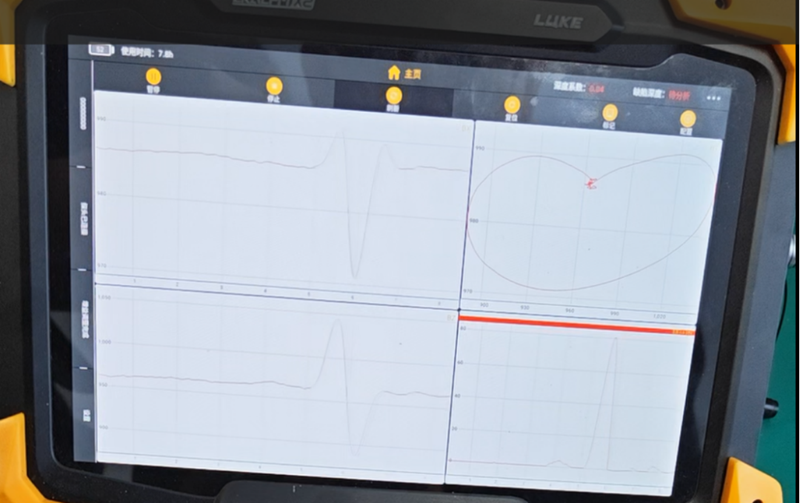

圖4 缺陷完整檢測結果

圖上可以看出是否使用編碼器對缺陷信號的掃查沒有影響，Bx信號明顯有波谷特征，Bz信號有波峰和波谷，蝶形圖閉合成圓形。僅測量缺陷長度同樣只需要看Bz信號，由于沒有配備編碼器，需要手動找Bz信號的波峰和波谷位置。在掃查到完整的缺陷信號之后，可以看到Bz信號有波峰和波谷及對應的縱坐標值，此時需要反方向即往回掃查，等掃查到Bz信號的值在最高值和最低值時，將探頭保持不動，用馬克筆在探頭中間位置做標記，兩標記之間的距離即缺陷長度值。

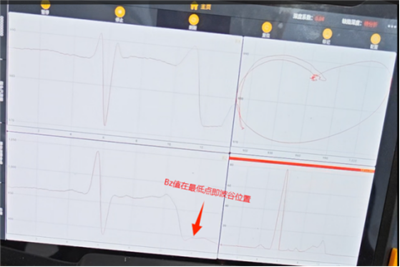

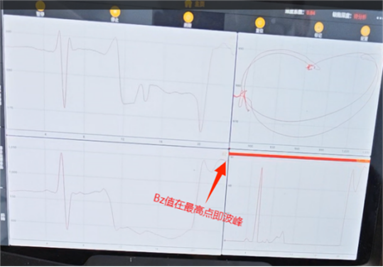

手動掃查Bz信號的波谷和波峰對應位置如圖5左和圖5右所示，探頭中心標記如圖6所示，標記結果如圖7所示。

圖5 波谷和波峰對應位置

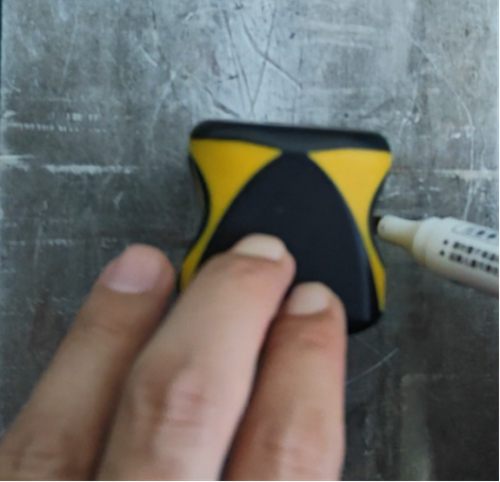

圖6 探頭中心標記

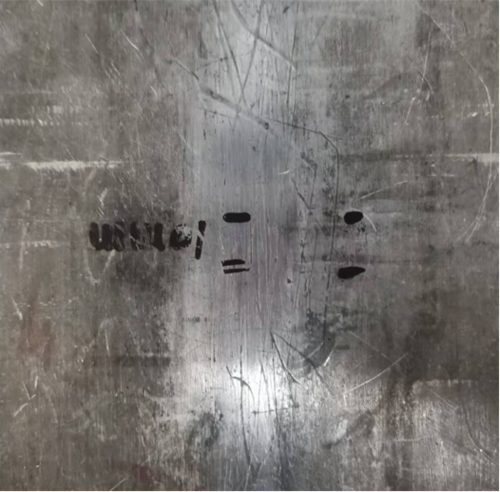

圖7 標記結果

從上圖來看，標記結果和實際缺陷位置是對應的。

5.結論：

相對于使用編碼器進行缺陷長度測量，通過手動做標記影響因素要更多一些，手動找波峰和波谷的位置及用馬克筆在探頭中心做標記等稍微有點誤差，就會導致缺陷的位置和長度有偏差，但只要嚴格的按照要求進行測量，通過手動做標記測的缺陷位置和長度也是在誤差范圍內的。
